메탈화이버
METAL FIBER
왜 저녹스 메탈화이버 (Low NOx Metal fiber burner) 버너인가?
가스 연소중에 발생하는 환경오염 물질인 질산화물(NOx)을 줄이고, 연소효율을 극대화 시켜 인체에 유해한 일산화탄소(Co) 배출 양을 줄여 주는 대표적인 버너가 저녹스 메탈화이버 버너(Low Nox Metal fiber burner) 입니다.
금속섬유로 제작되어 열충격(Thermal Shock) 이나 산화도(Oxidation Resistance)에 강하여 수명이 길고, 다향한 형태(원형, 평판형 등)로 쉽게 제작이 가능 합니다.
MFT 메탈화이버의 우수성
| 항목 | 내용 |
|---|---|
| 늘어짐 / 처짐 | 일반적인 니트형태의 매트와 다르게 소결형태로 제작되어 처짐이나 늘어짐이 없습니다. |
| 처짐이나 늘어짐이 없어 하향연소에 최적이고, 연소성능이 초기상태와 같이 장시간 유지되어, 유해 배기가스의 NOx나 CO가 오랜 시간 동안 안정적으로 배출됩니다. | |
| 니트형태의 매트와 달리 늘어짐이나 처짐이 없으므로 조립공정이 단순하여 관리 및 조립원가를 절감 할 수 있습니다. | |
| 내구성 / 수명 | 내구성 즉, 수명은 Metal Fiber 의 성분 중에 Cr 함량이 많고 적음에 따라 열에 의한 산화도가 결정되는데, 타 제품에 비해 Cr 함량이 24~27%로 많이 함유되어 내구성이 상당히 길어 제품 수명이 깁니다. |
| 내구성을 결정짓는 또 하나의 요소는 Metal Fiber의 섬유굵기인데, 타 제품은 45μm 이하인 반면, MFT의 제품은 섬유 굵기가 110μm으로 상당히 굵어 수명이 깁니다. | |
| 통상 Blue Flame으로 사용하는 보일러 및 온수기에 적용시 내구성은 15년 정도로 타 회사의 제품보다 수명이 상당히 깁니다. | |
| 비례제어 범위 | Turn-down ratio range 20:1까지 안정적으로 연소가 가능합니다. |
| 최대 Turn-dwon ratio는 25:1입니다. | |
| 통기성 | 통기성이 약 90%로 타회사의 제품보다 큽니다. 따라서 FAN 부하가 적고, 이물질에 의한 막힘이 적어 연소성능이 장시간 안정적입니다. |
MFT 메탈화이버의 물리적 특성
| MFT G-mat | A사 | B사 | |
|---|---|---|---|
| 무게(g/m²) | 1380 | 1160 | 1550 |
| 두께(Thickness) | 1.6 | 1.6 | 1.2 |
| 공극률(Porosity) | 90% | 90% | 82% |
| 인장강도(lb/in) | 55 | 45 | 70 |
| 공극크기(Poresize) | 110㎛ | L/s | L/s |
| 섬유 굵기 | 110/70/40㎛ | ~45㎛ | ~45㎛ |
| 화학 구성성분 | 24%Cr-5%Al | 21%Cr-5%Al | 21%Cr-4.5%Al |
MFT 메탈화이버 산화도 시험
특히, 메탈화이버 Mat의 수명 즉, 내구성을 결정짖는 가장 중요한 요소가 Cr 함량(%)과 섬유굵기(㎛)에 따라 좌우 됩니다. (물리적 특성 참조)

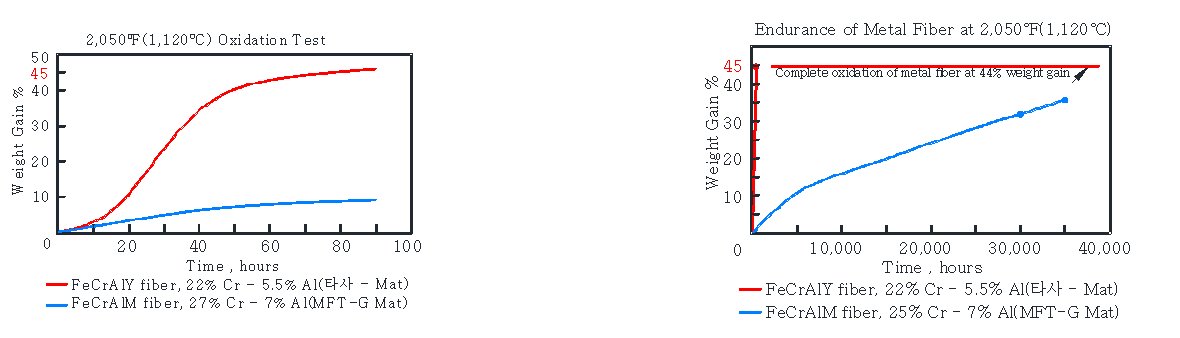

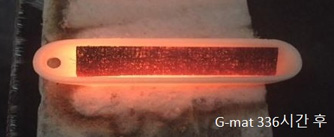

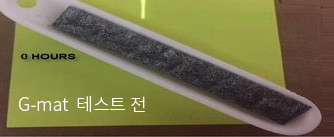

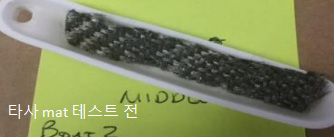

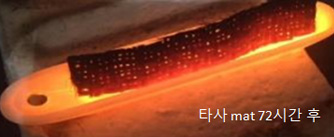

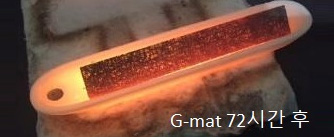

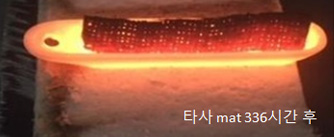

1,120 ℃ 에서 완전산화가 이루어지는 중량 44%가 되는데 소요되는 시간 비교 (MFT - G Mat 와 타사 Mat 비교 시험)
TEST 결과
- 참고 : 45% 산화가 되면 완전산화가 이루어집니다.
MFT 메탈화이버 Mat의 수명은 보일러 및 온수기 등의 blue flame 모드로 사용시 15년 이상 안정적으로 사용할 수 있어 타 제품 보다 내구성이 상당히 길어, 제품 수명연장에 상당한 영향을 미칩니다.
